SZR型熱礦振動篩
概述
SZR型熱礦振動篩采用ZBD95004-90標準，篩面采用CrMnN鑄鋼棒條，工作溫度不能超過850℃，其它結構件工作溫度不能超過450℃，否則必須在工藝流程中改善散熱條件。購買時基礎螺栓是由用戶自備。
特點
1、 SZR型熱礦振動篩篩機僅有單層篩面。
2、篩面結構均采用CrMnN鑄鋼棒條。
3、篩孔尺寸根據燒結工藝流程要求確定。
4、電動機可安裝在左側或右側，無要求時按安裝圖供貨。
5、電動機額定電壓為380V，可用防爆或不同額定電壓的電動機，若選用請在訂貨時注明。

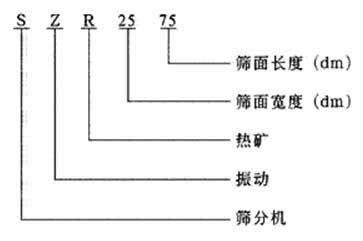

SZR型熱礦振動篩型號:

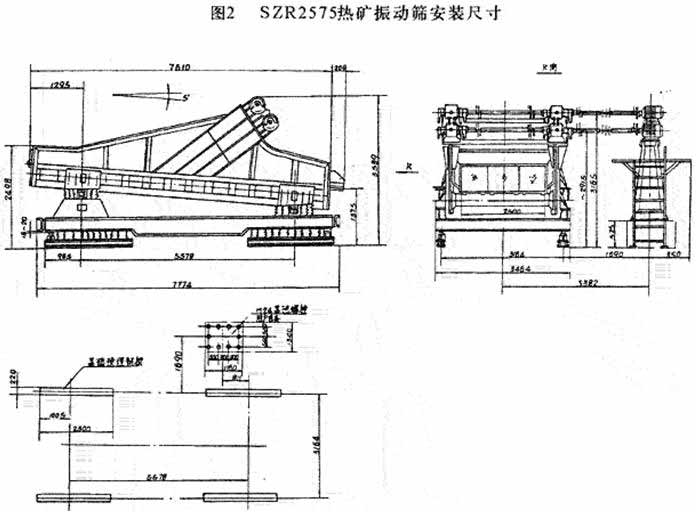

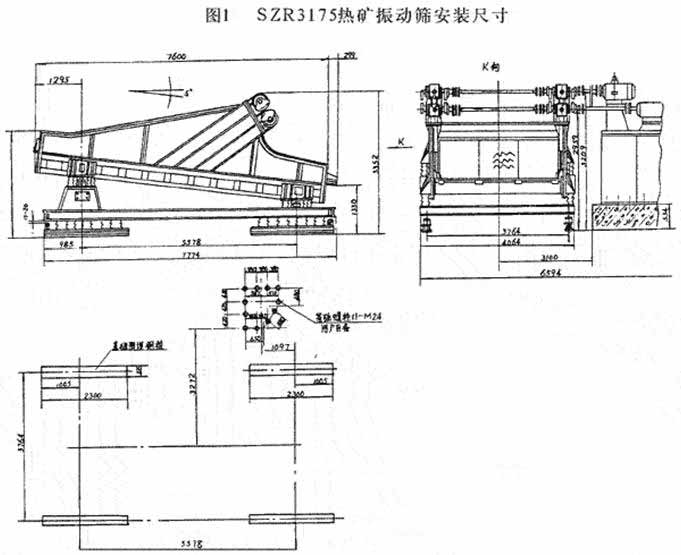

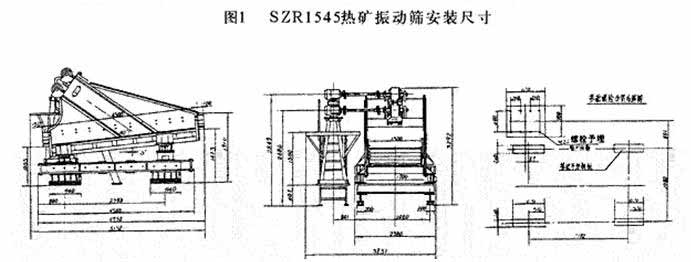

SZR型熱礦振動篩結構圖:
參數
SZR型熱礦振動篩主要技術參數及性能如下表：
|
型號
|
篩面
|
給料粒度
|
處理量（t/h)
|
振次
|
雙振幅
|
振動方向角（°）
|
|||
|
面積
|
傾角（°）
|
篩孔尺寸
|
結構
|
||||||
|
SZR1545
|
5.5
|
5
|
7*33
|
CrM2x（編織）
|
<80
|
250
|
735
|
7-9
|
40
|
|
SZR2575
|
15
|
5
|
6*40
|
|
<80
|
450
|
735
|
9
|
40
|
|
SZR3175
|
18.7
|
5
|
7*33
|
|
<80
|
600
|
740
|
9
|
40
|
|
型號
|
電動機
|
|
外形尺寸長*寬*高
|
總重
|
每支點動負荷
|
外形尺寸長*寬*高
|
總重
|
|||
|
型號
|
功率（KW）
|
工作時
|
啟停機時
|
|||||||
|
給料端
|
排料端
|
給料端
|
排料端
|
|||||||
|
SZR1545
|
Y160L-8
|
2*7.5
|
5159*3831*3292
|
10512
|
±567
|
±567
|
±2835
|
±2835
|
4806*2380*2320
|
5650
|
|
SZR2575
|
Y225M-8
|
2*22
|
7879*5964*3589
|
27041
|
±934
|
±934
|
±4670
|
±4670
|
7850*3464*2380
|
15770
|
|
SZR3175
|
Y225M-8
|
2*22
|
7899*6594*3352
|
28400
|
±960
|
±960
|
±4800
|
±4800
|
7630*4060*2380
|
15900
|
用途
SZR型熱礦振動篩共有三個規格，適用于冶金工業部門燒結工藝流程中．在烷結機和冷卻機之間對經過破碎了的粒度不大于150mm，溫度不超過700℃的熱燒結礦進行分組和布料，亦可用于煉鐵高爐槽下對熱燒結礦進行檢查篩分。
